[产品介绍]

新锐出击 高效赋能RTK

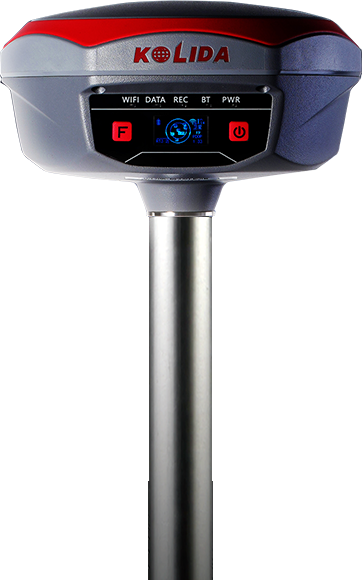

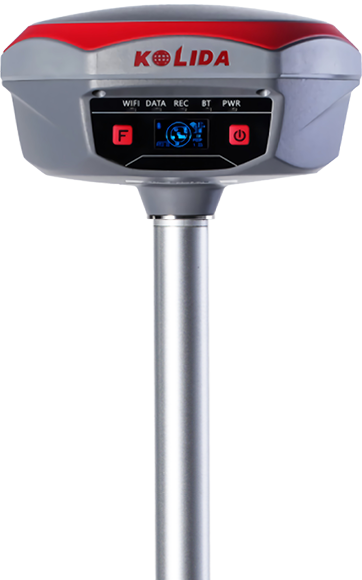

K1 Pro超越版是科力达新一款高端GNSS接收机,汇聚全方位技术创新演进,采用最新一代北斗高精度芯片,支持五星十六频,全星座全频点解算;与中国移动4400个站点无缝连接,信号全国覆盖;全新惯导倾斜测量加持,全场景免对中,到点即测;超级基站一键启动,15km超远距离收发,4G网络实时在线......让测量作业更赋能、更高效。

北斗芯片
五芯十六频
超级基站
15km超远收发
惯导倾斜
全场景免对中
[产品特点]

北斗高精度芯片 支持五星十六频

全新一代北斗高精度芯片,RTK性能跨越式体验,支持北斗三号全球卫星信号,支持五星十六频,全频点全星座解算,40nm工艺,射频基带一体化,高集成低功耗,高效抑制干扰,360°信号快捕技术,配合芯片级运算能力,带来“秒固定”的作业体验。

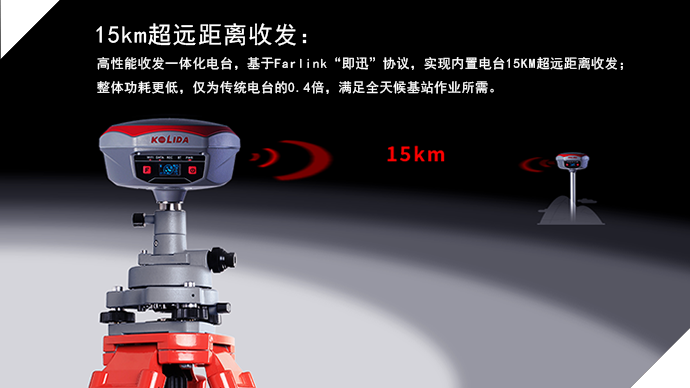

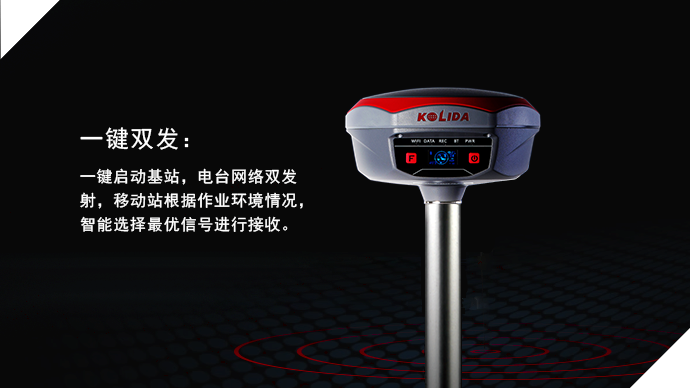

超级基站,作业更进一步
全智全能,随时派上用场

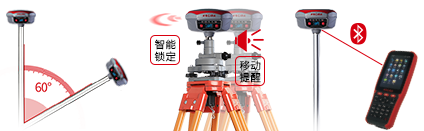

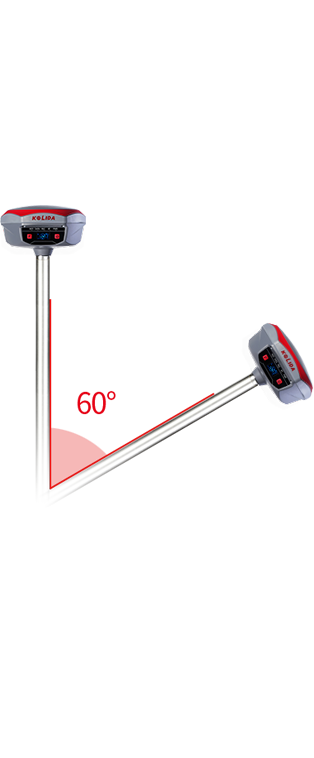

惯导倾斜测量

基于组合导航原理的新一代倾斜测量,倾斜角60度攻克更多死角,
全场景免对中,到点即测,作业效率提升30%。

基站智能锁定

“一对一”信号跟踪锁定技术,能实现对目标基站的持续跟踪锁定,减少信号串频和干扰问题。

基站移动提醒

内置倾斜姿态模块,时刻判读主机姿态。基站意外移动、倾倒,手簿自动报警,及时调整校正


蓝牙及智能操作

1)蓝牙自动配对:全新NFC闪触配对技术,手簿轻轻触碰主机,即可实现蓝牙自动配对。

2)一键智能操作:Wiselink开启智能连接新模式,一键智能设置移动站或基准站,无需输入参数信息,服务器智能调度,平均用时节约60%。
3)智能Linux操作系统:支持WIFI和USB模式访问接收机内置Web管理页面,实时监控主机状态,自由配置主机,无需四处奔波便可对主机进行自由配置。




智能典范
操作更加惬意
智能温控
智能语音
智能存储
智能拷贝
全网通

1)内置多个温度传感器,

2)采用智能温控技术,

3)实时监控与调节主机温度。

1)内置高清语音,一键播报主机模式,智能提醒主机状态;配合按键使用,操作更简单;

2)默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语;支持语音自定义

1)8G内置固态存储器(支持32G扩展),自动循环存储(存储空间不够时自动删除最早数据);

2)支持外接USB存储器进行数据存储;丰富的采样间隔,最高支持50Hz的原始观测数据采集;

3)多种存储格式存储,南方STH、Rinex2.01和Rinex3.02 。


1)USB传输数据方式,即插即用;

2)通过外接USB存储器直接导出主机静态数据;

3)支持HTTP下载,下载方式更为简便及多样化。

1)内嵌eSIM芯片,不插卡,实时提供网络资源;4G全网通模块,向下兼容,适用各种信号区域;

2)全新网络架构,支持现行主流CORS系统;内置网络天线,使测量作业更为简便。


产品配套
外业轻装从简
H5手簿
安卓系统手簿,1300万像素高清摄像头,支持支持精准影像采集;4+64GB内存,拓展应用丰富;4.3寸高清大屏,操作更方便;

一键唤起工程之星软件,一键搭建数据采集,4G全网通讯,数据传输可靠,各类负责工况,自如从容应对。

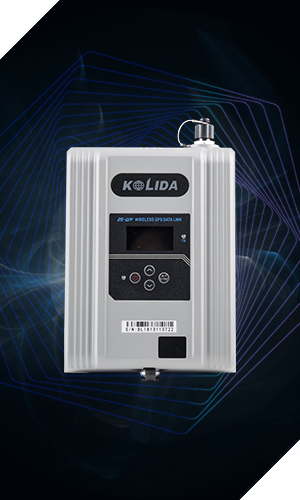

极光S3电台
全新数传电台,大数据传递高效率。支持多个电台协议作业,仪器兼容性强;采用全新的射频电路方案:传输数据性能更快更稳定,无线蓝牙,便捷连接;具有良好散热特性,简洁显示,直观操作。

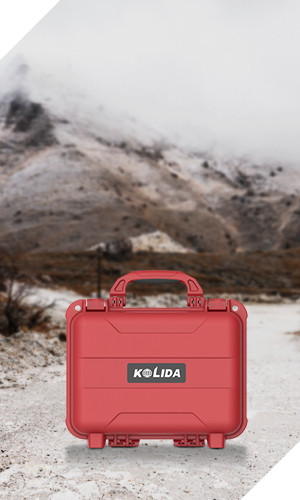

小型化仪器箱
较上一代仪器箱体积缩小三分之一;全新立脚设计,放置更稳定;

科学合理的纹理设计,更耐磨;更精细的内衬设计,给用户带来更为享受的开箱体验。
专业测量软件

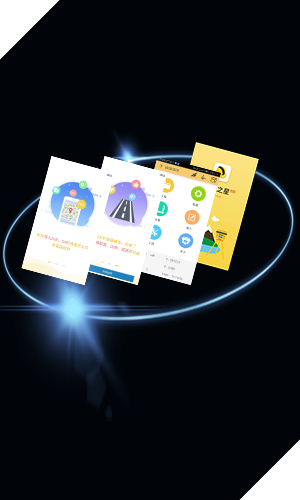

安卓工程之星软件,延续经典界面设计,全方位优化各类功能、算法,拓展道路、电力等行业应用。

技术参数
TECHNICAL PARAMETERS
配置 详细指标
测试性能 信号跟踪 BDS-2:B1I、B2I、B3I,  BDS-3:B1I、B3I、B1C、B2a、B2b
GPS:L1、L1C、L2C、L5、L2P
GLONASS: G1、G2 、G3  SBAS:L1
Galileo: E1、E5a、E5b、E6C,
AltBOC
QZSS:L1、L2C、L5  IRNSS:L5
965通道,支持5星16频
GNSS特性 定位输出频率 1Hz~50Hz
初始化时间 小于10秒
初始化可靠性 >99.99%
全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号
高可靠载波跟踪技术,提高载波精度,提供高质量原始观测数据
智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、远距离定位环境
高精度定位处理引擎
定位精度 码差分GNSS定位 水平:0.25 m + 1 ppm RMS
垂直:0.50 m + 1 ppm RMS
SBAS差分定位精度:典型<5m 3DRMS
静态测量精度 水平: ±(2.5+0.5×10-6×D)mm
高程: ±(5.0+0.5×10-6×D)mm
RTK测量精度 水平: ±(8+1×10-6×D)mm
高程: ±(15+1×10-6×D)mm
(D为所测量的基线长度)
操作系统/
用户交互
操作系统 /星链 Linux /星链(选配):4CM以内,收敛时间小于30min;MSSL-Band

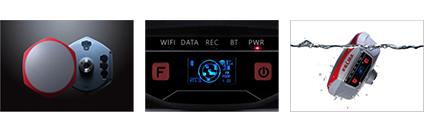

按键/液晶屏 双键操作,方便快捷/高清0.96寸OLED屏幕,分辨率128×64
指示灯 五指示灯
web交互 内置Web UI管理后台,支持WiFi和USB模式访问接收机内置Web UI管理页面,实时监控主机状态,自由配置主机。
语音 iVoice智能语音技术,智能状态播报、语音操作提示;
默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语;支持语音自定义
二次开发 提供二次开发包,开放OpenSIC观测数据格式以及交互接口定义用于二次开发
数据云服务 网页版云服务管理平台,支持在线注册等远程管理、数据交互等服务
硬件 尺寸 163x163x96mm
重量 1.33Kg
材质 镁合金
温度 工作温度:–25 °C到+65 °C
存储温度:–40 °C到+80 °C
湿度 抗100%冷凝
防护等级 防水:1m浸泡,IP68级
防尘:完全防止粉尘进入,IP68级
防震 抗2米随杆跌落
电气 电源 9-28V宽压直流设计,带过压保护
电池 高容量内置电池 10000mAh 7.4v
电源解决方案 常规作业满足14小时续航时间,支持杆状电池棒供电方式,可支持其他变压供电系统,(提供7*24h持续工作电源解决方案)
通讯 I/O端口 5PIN LEMO 外接电源接口+RS232
7PIN LEMO 外接USB(OTG)
1个电台数据链天线接口 SIM卡卡槽(中卡)
无线电调制解调器 内置高功率收发一体电台,典型作业距离15km,工作频率410-470MHz,
支持外置发射电台 5W/25W/35W,可切换网络路由、电台中继模式,通讯协议: SOUTH、TrimTalk、Satel、ZHD、HUACE
蓝牙 BLEBluetooth 4.0蓝牙标准,支持Android系统手机连接;Bluetooth 2.1 + EDR标准
NFC无线通信 采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)
蜂窝移动

基于Linux平台的智能PPP拨号技术,自动实时拨号,工作过程中持续在线,配备4G全网通高速网络通讯模块,兼容各种CORS

系统接入。主机内置网络天线,让作业更简便。采用eSIM卡技术,内嵌eSIM芯片,不用插卡,实时提供网络资源,保障主机

网络作业持续在线(选配)

WIFI 标准 802.11b/g/n标准
WIFI热点 具有WIFI热点功能,任何智能终端均可接入接收机,对接收机功能进行丰富的个性化定制;
工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
WIFI数据链 接收机可接入WIFI,通过WIFI进行差分数据播发或接收
数据存储/传输 数据存储 8G内置固态存储器,支持32G外接扩展;自动循环存储(存储空间不够时自动删除最早数据);支持外接USB存储器进行
数据存储;丰富的采样间隔,最高支持50Hz的原始观测数据采集
数据传输 一键智能拷贝通过外接USB存储器直接导出主机静态数据;即插即用的USB传输数据方式;FTP下载、HTTP下载
数据格式 静态数据格式:STH、Rinex2.01和Rinex3.02等多种格式
差分数据格式: CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2输入和输出
输入和输出;GPS输出数据格式:NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF;
惯导系统/传感器 惯导倾斜测量 内置IMU惯性测量传感器,支持惯导倾斜测量功能,根据对中杆倾斜方向和角度自动校正坐标。
电子气泡 内置感应器,手簿软件可显示电子气泡,实时检查对中杆整平情况

温度传感器

摇一摇倾斜测量

内置温度传感器,采用智能变频温控技术,实时监控与调节主机温度

核心专利算法,通过摇摆主机,根据对中杆倾斜方向和角度自动校正坐标
