[产品简介]

为出行减负 为测量加速

天问1超小型RTK,仅重690g,是目前市面上同功能配置下,极其轻便的GNSS接收机。采用最新一代北斗高精度芯片,全星全频,支持北斗三号,支持5星16频,搭载科力达第四代惯导倾斜测量技术,综合性能较上一代提升30%,支持高精度位置服务,一键连接,开机即固定,搭配超级快充方案,充电1小时,干活1整天。

690G
极致轻便
北斗芯片
五星十六频
Farlink电台
15km远接收
[产品特点]

小巧玲珑 触动人心的“轻”

极致小巧的紧凑型设计,天问1仅重690g,体积0.58L,可装进口袋轻松携带,是目前市面上极其轻小的全功能RTK。野外作业,极致易携,再也不用担心主机又大又重,干活腰酸背痛。

技术革新 高能成就可能
充电1小时,作业一整天


长续航

小机身蕴藏无限能量,内置高性能锂电池,移动站续航时间超15h,
充电一小时,工作一整天。

便捷充

Type-C接口设计,搭配45W PD协议超级快充方案,实现3小时极限快充,支持充电宝供电方案,满足更高强度作业需求。

电量查看

无需开机,一键即可显示主机当前电量,方便使用者做好施工安排。




五大功能
体验贴心到位
双备份
智能锁定
智能语音
NFC闪触
智能温控

1)4G内置固态存储器,自动循环存储(存储空间不够时自动删除最早数据);

2)外业测量数据可同时存储在主机与手簿内,实现数据双备份,有效避免数据丢失。


1)基于Farlink“即迅”协议,采用一对一信号跟踪锁定技术,

2)能实现对目标基站信号持续跟踪锁定,有效减少串频、干扰问题。


1)内置高清语音,一键播报主机模式,智能提醒主机状态。

2)配合按键使用,操作更简单。默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语。


1)采用NFC无线通信技术,

2)手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)。


1)内置多个温度传感器,

2)采用智能温控技术,实时监控与调节主机温度。


新型配备
外业轻装从简

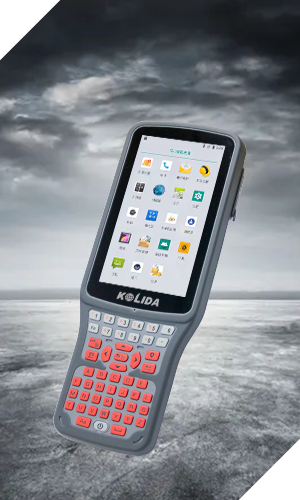

新一代全键盘H6手簿
5.0寸大屏,高清浏览,全键盘式设计,操作更便捷,9200mAh大电量,典型续航长达20h,支持快充,4小时充满,4+64GB内存,支持Android8.1(可扩展),运行不卡顿,数据双备份,4G全网通。

工程之星软件

安卓工程之星软件,延续经典界面设计,全方位优化各类功能、算法,拓展道路、电力等行业应用。

新款小型化仪器箱

较上一代仪器箱体积缩小三分之一,更轻便携带;

箱体双脚立稳、凹凸纹理的设计,防滑耐压兼顾;

全新的内衬设计,适配多型号主机,可实现基移随意切换。

技术参数
TECHNICAL PARAMETERS
配置 详细指标
测试性能 信号跟踪 BDS-2:B1I、B2I、B3I;  BDS-3:B1I、B3I、B1C、B2a、B2b
GPS: L1C/A,L2P,L2C,L5,L1C*

GLONASS: G1、G2、G3*; SBAS:L1C/A,L5*

Galileo:E1,E5b,E5a,E5 AltBoc*,E6c*
QZSS:L1 、L2C、 L5;  IRNSS:L5*
1598通道
GNSS特性 定位输出频率 1Hz~20Hz
初始化时间 小于10秒
初始化可靠性 >99.99%
全星座接收技术,能够支持来自所有现行的GNSS星座信号
高可靠载波跟踪技术,大大提高了载波精度,为用户提供高质量原始观测数据
智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、更远距离的定位环境
高精度定位处理引擎
定位精度 码差分GNSS定位 水平:0.25 m + 1 ppm RMS
垂直:0.50 m + 1 ppm RMS
静态CNSS测量 水平: ±(2.5+0.5×10-6 D)mm (D为所测量的基线长度,单位为mm)
高程: ±(5.0+0.5×10-6 D)mm(D为所测量的基线长度,单位为mm)
实时动态测量 水平: ±(8+1×10-6 D)mm
高程: ±(15+1×10-6 D)mm
(D为所测量的基线长度,单位为mm)
操作系统/
用户交互
操作系统 Linux
按键 单按键
指示灯 三指示灯,电源灯、差分信号灯、蓝牙灯
web交互 支持WiFi和USB模式访问接收机内置Web UI管理页面,实时监控主机状态,自由配置主机。
语音 iVoice智能语音技术,智能状态播报、语音操作提示;
默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语;


二次开发 提供二次开发包,开放OpenSIC观测数据格式以及交互接口定义用于二次开发
硬件 尺寸 直径137mm x高60mm,体积0.58L
重量 690g(含电池)
材质 镁合金
温度 工作温度:–30 °C到+70 °C
存储温度:–40 °C到+80 °C
湿度 抗100%冷凝
防护等级 防水:1m浸泡,IP68级
防尘:完全防止粉尘进入,IP68级
防震 抗2米随杆跌落
电气 电源 6-28V宽压直流设计,带过压保护
电池 内置5000mAh智能锂电池,7.2V,带电量显示
电源解决方案 动态模式标准持续工作时间大于15小时(提供7×24h持续工作电源解决方案)
通讯 I/O端口 5芯LEMO接口 外接电源接口+RS232
Type-C接口,PD协议充电及数据传输
1个电台天线接口
无线电调制解调器 内置接收电台,工作频率410-470MHz
通讯协议:SOUTH、Farlink、TrimTalk、ZHD、HUACE、Satel
蓝牙 Bluetooth 3.0/4.1,Bluetooth 2.1 + EDR标准
NFC无线通信 采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)
外部通信 可选配外接GPRS/CDMA双模通讯模块,自由切换,适应各种工作环境;
WIFI 标准 802.11b/g/n标准
WIFI热点 具有WIFI热点功能,任何智能终端均可接入接收机,对接收机功能进行丰富的个性化定制;
工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
WIFI数据链 接收机可接入WIFI,通过WIFI进行差分数据播发或接收
数据存储/传输 数据存储 4G内置固态存储器
最高支持20Hz的原始观测数据采集
数据传输 支持USB、FTP下载、HTTP数据传输
数据格式 静态数据格式:南方STH、Rinex2.01和Rinex3.02等多种格式

差分数据格式:RTCM3.0,RTCM3.2

GPS输出数据格式:NMEA 0183、PJK平面坐标、二进制码

网络模式支持:VRS、FKP、MAC,支持NTRIP协议
惯导系统/传感器 惯导倾斜测量(惯导版)

内置IMU惯性测量传感器,支持惯导倾斜测量功能,根据对中杆倾斜方向和角度自动校正坐标

倾斜角度:0°~60°;IMU更新率200HZ

倾斜补偿精度

1.8米杆;RMS:10 mm + 0.7 mm/°tilt

温度传感器 内置温度传感器,采用智能变频温控技术,实时监控与调节主机温度
