[产品简介]

实景放样 一杆到位

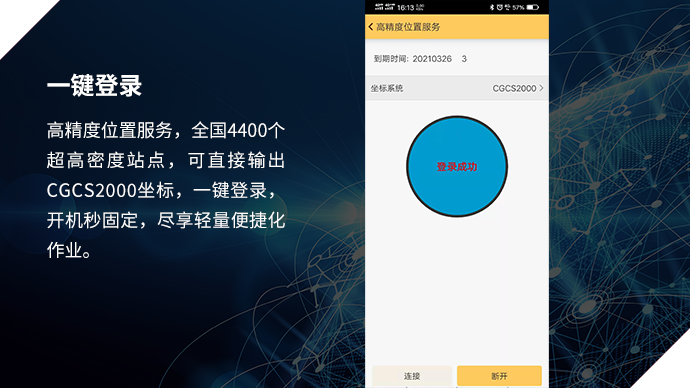

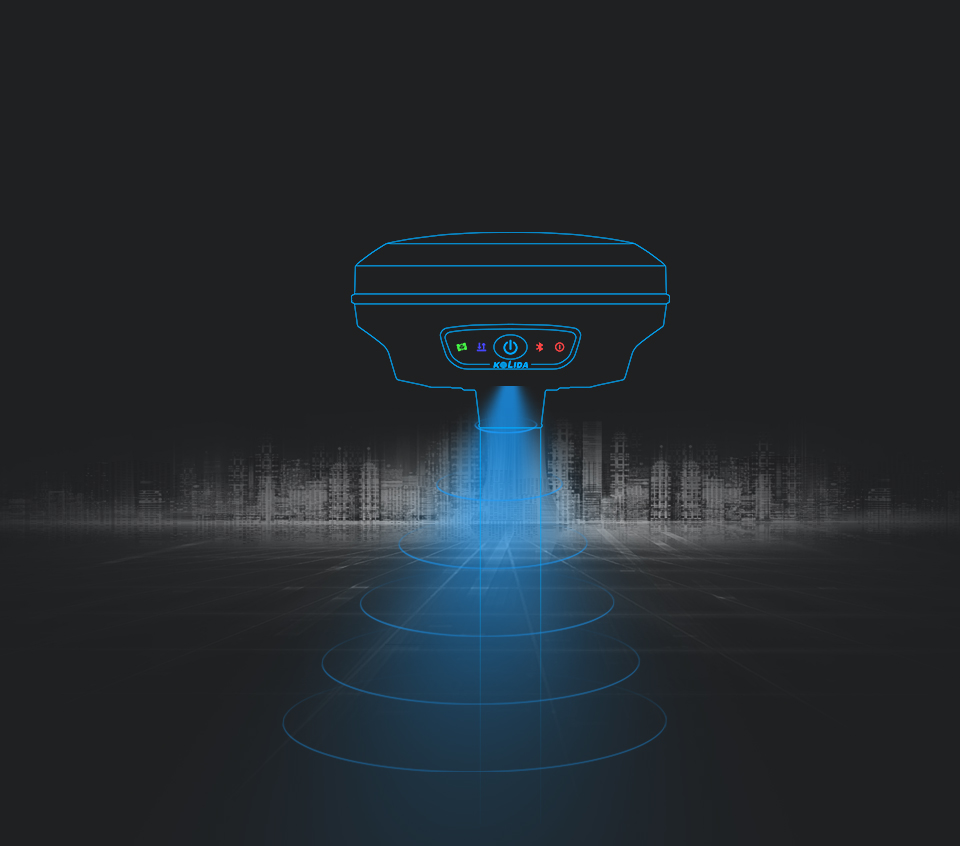

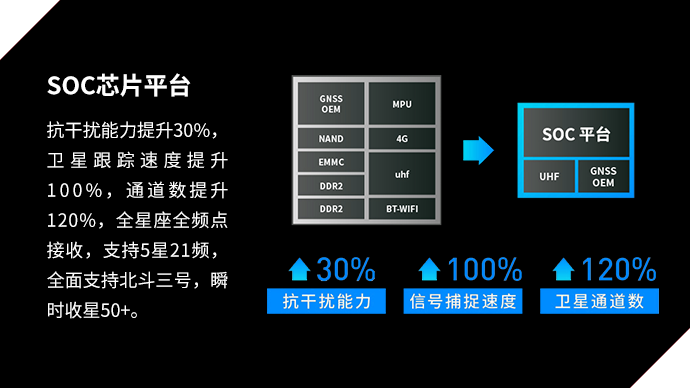

科力达新一代实景放样RTK——星际,刷新RTK放样体验。实景放样,一杆到位,再也不用来回挪杆;全新SoC高集成芯片平台支持5星21频,瞬时收星50+,开机秒固定;超级惯导,无感校正,提杆即测;口袋机身,18小时续航,无需开机,一键显示电量;高精度位置服务,一键登录,一键固定;内外业云协同作业...星际实景放样RTK,尽享轻量、便捷、高效作业体验!

实景放样
一杆到位
秒固定
支持5星21频
无网续测
没有信号也能测
[产品特点]

实景放样 一杆即放

实景放样:GNSS技术、惯导技术、影像技术深度融合,放样点在影像中实地标出,不用来回挪杆,一杆即放。
方向快准:根据实地影像及箭头,动态指示放样行径路线,告别指南针,放样快人一步。
一杆到位:实时计算放样点在视频流中的位置,直接将模拟出的杆尖放置到目标红点上,即可完成放样。

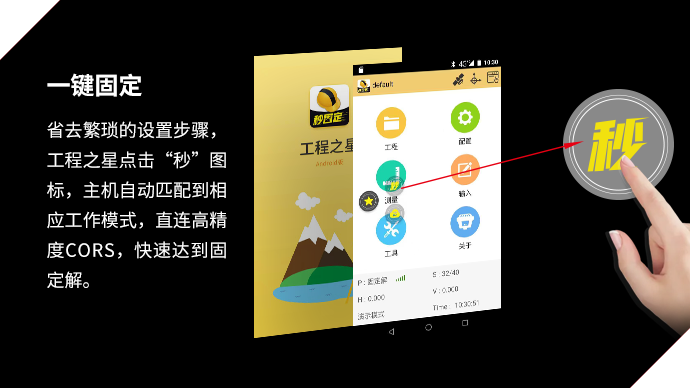

5星21频,一键固定
高能集结,游刃有余

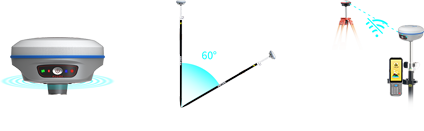

全新内置电台

全新Far-link电台通讯技术,极大提升信号接收灵敏度,
实现内置电台远距离15Km接收。

超级惯导

60°超大测角,无感校正,可在行走过程中自动完成惯导校正,RTK静止或者非固定解,仍可维持一段时间的惯导可用。

无网续测

独特的“无网续测”技术,差分信号中断后,厘米级定位精度可持续工作5分钟以上,没有信号也能测量。

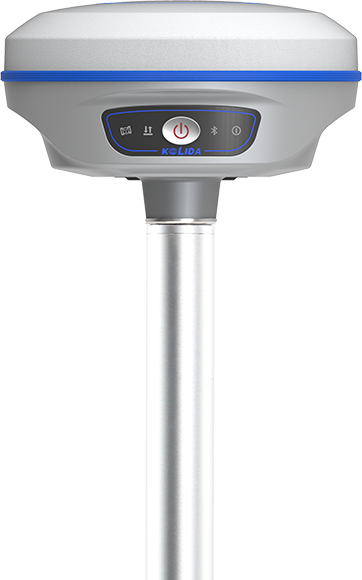

小巧便捷
效率随行
口袋机身
天线设计
18h作业
电量显示
云协同

1)仅重800g,野外作业,轻量携带;

2)采用全新外观设计,整机结构兼顾了轻型化与紧凑性;

3)镁合金时尚简约外观,手感、色感、质感刚刚好。


1)采用高低频一体化成型天线设计,低剖面设计技术,缩小高、低频段物理差,

2)提升相位中心一致性,应用频段选择性辐射机理,增强天线抗干扰能力。

1)内置6800mAh高性能锂电池,支持18小时持续作业,Type-C+PD极速闪充,

2)支持充电宝供电方案,充电1小时,作业一整天,满足更高强度作业需求。

1)RTK主机不用开机,一键显示当前电量,

2)方便使用者提前做好施工安排。

1)基于云共享技术,科力达RTK采集软件工程之星5.0与科力达地形地籍成图软件KolidaMap进行数据联动处理,

2)实现内外业一体化作业,颠覆了以往内外业分离的独立作业模式,

3)  通过科力达完全自主的一体化、标准化、闭环式的产品生态,无论个人还是小组作业,都更高效、更便捷,开创RTK作业全新模式。

实用配备
广泛应用
新一代全能型C10手簿

5.5英寸显示屏,测量图更全面直观,强光底下清晰可见;九宫格键盘,支持快捷操作,定制输入法,使用更便捷;8核处理器,Android12操作系统,运行流畅更高效;7000mAh大容量锂电池,15小时超强续航;内置eSIM卡,3年免流量,告别繁琐办卡,开机就上网;IP68级防尘放水,1.5m抗跌落,适应恶劣环境的严苛考验。

工程之星5.0测量软件
工程之星5.0测量软件,深入道路、电力等行业,支持道路全要素(断链、平纵横、超高、加宽、边坡、锥坡等)设计和放样;支持横断面土方计算和成果输出;支持电力线勘测、杆塔放样。

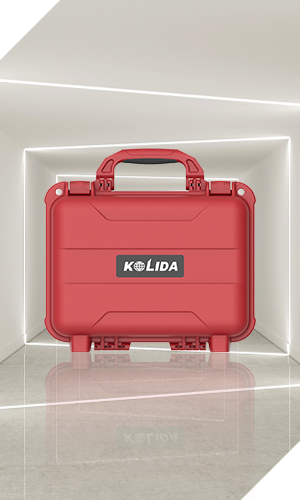

小型款仪器箱
较上一代仪器箱体积缩小三分之一,更轻便携带;箱体双脚立稳、凹凸纹理的设计,防滑耐压兼顾;全新的内衬设计,适配多型号主机,可实现基移随意切换。
技术参数
TECHNICAL PARAMETERS
配置 详细指标
测试性能 信号跟踪 BDS-2:B1I、B2I、B3I;  BDS-3:B1I、B3I、B1C、B2a、B2b
GPS:GPS: L1C/A,L2P,L2C,L5,L1C*

GLONASS:G1,G2,G3*; SBAS:L1C/A,L5*

Galileo:E1,E5b,E5a,E5 AltBoc*,E6c*
QZSS:L1 、L2C、 L5;  IRNSS:L5*
1598通道
GNSS特性 定位输出频率 1Hz~20Hz
初始化时间 小于10秒
初始化可靠性 >99.99%
全星座接收技术,能够支持来自所有现行的GNSS星座信号
高可靠载波跟踪技术,大大提高了载波精度,为用户提供高质量原始观测数据
智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、远距离的定位环境
高精度定位处理引擎
定位精度 实景放样 像素:200万
视场角度:75°
静态CNSS测量 水平: ±(2.5+0.5×10-6 D)mm (D为所测量的基线长度,单位为mm)
高程: ±(5.0+0.5×10-6 D)mm(D为所测量的基线长度,单位为mm)
实时动态测量 水平: ±(8+1×10-6 D)mm
高程: ±(15+1×10-6 D)mm
(D为所测量的基线长度,单位为mm)
操作系统/
用户交互
操作系统 Linux
按键 电源键
指示灯 四指示灯,电源灯、卫星灯、蓝牙灯,数据灯
web交互 支持WiFi和USB模式访问接收机内置Web UI管理页面,实时监控主机状态,自由配置主机。
语音 iVoice智能语音技术,智能状态播报、语音操作提示;
默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语;


二次开发 提供二次开发包,开放OpenSIC观测数据格式以及交互接口定义用于二次开发
硬件 尺寸 直径131mm x高80mm
重量 800g
材质 镁合金
温度 工作温度:–45 °C到+75 °C
存储温度:–55 °C到+85 °C
湿度 抗100%冷凝
防护等级 IP68级
防尘:完全防止粉尘进入,IP68级
防震 抗2米随杆跌落
电气 电源 6-18V宽压直流设计,带过压保护
电池 内置6800mAh智能锂电池,7.4V,移动站手簿网络模式作业满足18小时续航时间
电源解决方案 动态模式标准持续工作时间大于15小时(提供7×24h持续工作电源解决方案)
通讯 I/O端口 接口
Type-C接口
电台天线接口
无线电调制解调器 内置接收电台,工作频率410-470MHz
通讯协议:Farlink
蓝牙 BT4.2(BR/EDR+BLE)蓝牙标准
NFC无线通信 采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块)
外部通信 可选配外接GPRS/CDMA双模通讯模块,自由切换,适应各种工作环境;
WIFI 标准 802.11b/g/n标准
WIFI热点 具有WIFI热点功能,任何智能终端均可接入接收机,对接收机功能进行丰富的个性化定制;
工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
WIFI数据链 接收机可接入WIFI,通过WIFI进行差分数据播发或接收
数据存储/传输 数据存储 4G内置固态存储器,支持内存扩展;丰富的采样间隔,
最高支持20Hz的原始观测数据采集
数据传输 支持USB、FTP下载、HTTP数据传输
数据格式 静态数据格式:南方STH、Rinex2.01和Rinex3.02等多种格式

差分数据格式:RTCM3.0,RTCM3.2

GPS输出数据格式:NMEA 0183、PJK平面坐标、二进制码

网络模式支持:VRS、FKP、MAC,支持NTRIP协议
惯导系统/传感器 惯导倾斜测量

内置IMU惯性测量传感器,支持惯导倾斜测量功能,根据对中杆倾斜方向和角度自动校正坐标;

IMU更新率200HZ

倾斜补偿精度

1.8米杆;RMS:8 mm + 0.7 mm/°tilt(tilt为倾斜角度)

倾斜角度 0°~60°
传感器 温度传感器

内置温度传感器,采用智能变频温控技术,实时监控与调节主机温度
