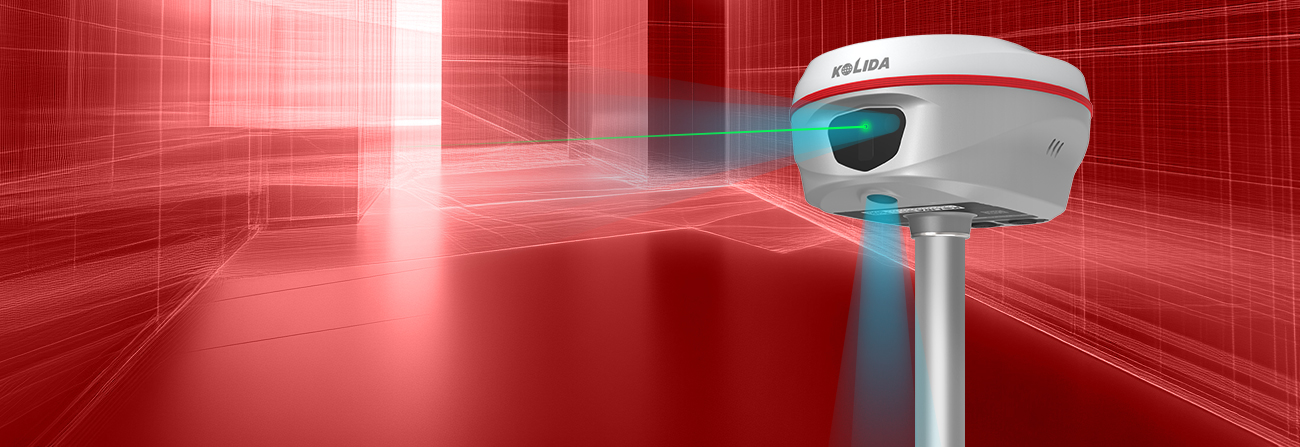

天行2激光双摄RTK配备高精度激光发射器，发射激光到目标点位，再由定向激光接收器接收，根据传感器获取时间差，可轻松获取激光落点准确坐标值。

技术指标

配置		详细指标
测试性能	信号跟踪	BDS-2:B1I、B2I、B3I； BDS-3:B1I、B3I、B1C、B2a、B2b GPS:GPS: L1C/A,L2P,L2C,L5,L1C* GLONASS：G1,G2,G3； SBAS：L1C/A,L5 Galileo：E1,E5b,E5a,E5 AltBoc,E6c QZSS：L1 、L2C、 L5； IRNSS：L5* 1598通道
测试性能	GNSS特性	定位输出频率 1Hz～20Hz 初始化时间小于10秒初始化可靠性＞99.99% 全星座接收技术，能够支持来自所有现行的GNSS星座信号高可靠载波跟踪技术，大大提高了载波精度，为用户提供高质量原始观测数据智能动态灵敏度定位技术，适应各种环境变换，适应恶劣、远距离的定位环境高精度定位处理引擎
定位精度/ 实景放样	实景放样	像素：200万视场角度：75°
	静态CNSS测量	水平: ±(2.5+0.5×10^-6D)mm （D为所测量的基线长度，单位为mm）高程: ±(5.0+0.5×10^-6D)mm（D为所测量的基线长度，单位为mm）
	实时动态测量	水平: ±(8+1×10^-6D)mm 高程: ±(15+1×10^-6D)mm （D为所测量的基线长度，单位为mm）
操作系统/ 用户交互/ 影像激光测量	操作系统	Linux
	按键	电源键
	指示灯	多指示灯-电源灯、数据灯、电量灯
	web交互	支持WiFi和USB模式访问接收机内置Web UI管理页面，实时监控主机状态，自由配置主机。
	语音	iVoice智能语音技术，智能状态播报、语音操作提示；默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语；
	实景测量（选配）	800万像素；典型作业场景，测量距离2-15m，RMS精度：1-4cm
	激光测量	5米内，激光测点平面和高程精度：RMS≤5cm；10米内，激光测点平面和高程精度：RMS≤10cm（典型作业环境）
硬件	尺寸	直径134mm x高79mm
	重量	860g
	材质	镁合金
	温度	工作温度：–45 °C到+75 °C 存储温度：–55 °C到+85 °C
	湿度	抗100%冷凝
	防护等级	防水：1m浸泡，IP68级防尘：完全防止粉尘进入，IP68级
	防震	抗2米随杆跌落
电气	电源	6-18V宽压直流设计，带过压保护
	电池	内置6800mAh高性能锂电池 7.2V；支持PD协议快充，3.5小时充满
	电源解决方案	移动站手簿网络模式作业满足15小时续航时间
通讯	I/O端口	TYPE-C接口：充电接口、磁盘数据接口； 5芯接口：串口数据调试口、供电口；电台天线接口
	电台	内置收发一体电台，工作频率：410-470MHz；通讯协议：Farlink、FarlinkPro、South、TrimTalk、Huace、ZHD；支持电台中继功能：收到的电台信号可以再次转发出来供其它设备使用；
	蓝牙	BT4.2（BR/EDR+BLE）蓝牙标准
	NFC无线通信	采用NFC无线通信技术，手簿与主机触碰即可实现蓝牙自动配对（需手簿同样配备NFC无线通信模块）

WIFI	标准	802.11b/g/n标准
	WIFI热点	具有WIFI热点功能，任何智能终端均可接入接收机，对接收机功能进行丰富的个性化定制；工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
	WIFI数据链	接收机可接入WIFI，通过WIFI进行差分数据播发或接收
数据存储/传输	数据存储	内置16GB固态存储;支持内存扩展；支持自动循环存储(存储空间不够时自动删除最早数据)；丰富的采样间隔，最高支持20Hz的原始观测数据采集
	数据传输	支持USB、FTP下载、HTTP数据传输
	数据格式	静态数据格式： STH格式、Rinex格式；差分数据格式： RTCM3.0、RTCM3.2输入和输出； GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码；网络模式支持：VRS、FKP、MAC，支持NTRIP协议
惯导系统	惯导倾斜测量	内置IMU惯性测量传感器，支持惯导倾斜测量功能，根据对中杆倾斜方向和角度自动校正坐标； IMU更新率200HZ
	倾斜补偿精度	1.8米杆；RMS:8 mm + 0.7 mm/°tilt（tilt为倾斜角度）
	倾斜角度	0°~60°
传感器	温度传感器	内置温度传感器，采用智能变频温控技术，实时监控与调节主机温度
