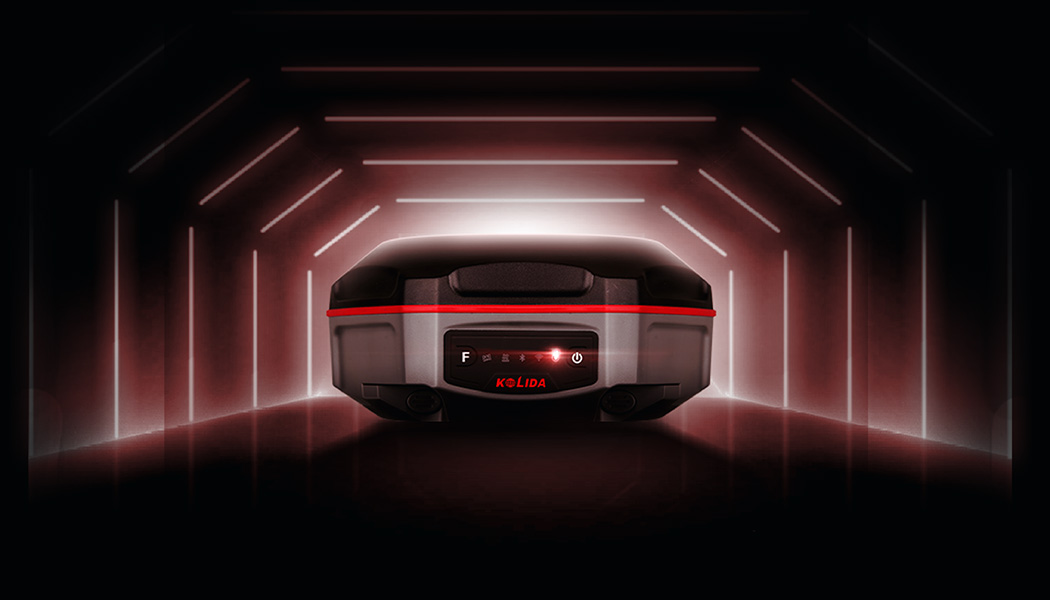

科力达K5 RTK测量系统配备Linux平台、内置电台,配合智能云平台,打造一个完整智能系统,典型作业距离10km。多种数据链实现多种互联;双电池支持热插拔,延长续航时间;NFC闪触配对与智能语音、电子气泡等功能方便用户的使用。
强大平台内核
打造完整智能平台系统
嵌入式Linux 操作系统平台,仪器启动更快,响应更实时。支持多线程操作模式,运行速度快功耗低,智能调控运行状态。统一开发接口,可根据用户需求提供大量定制功能,拓展设备可能性与可用性。 配合智能云平台,呈现一个完整智能系统,可对设备进行远程注册升级、远程服务和远程诊断, 足不出户便可享受到科力达服务。

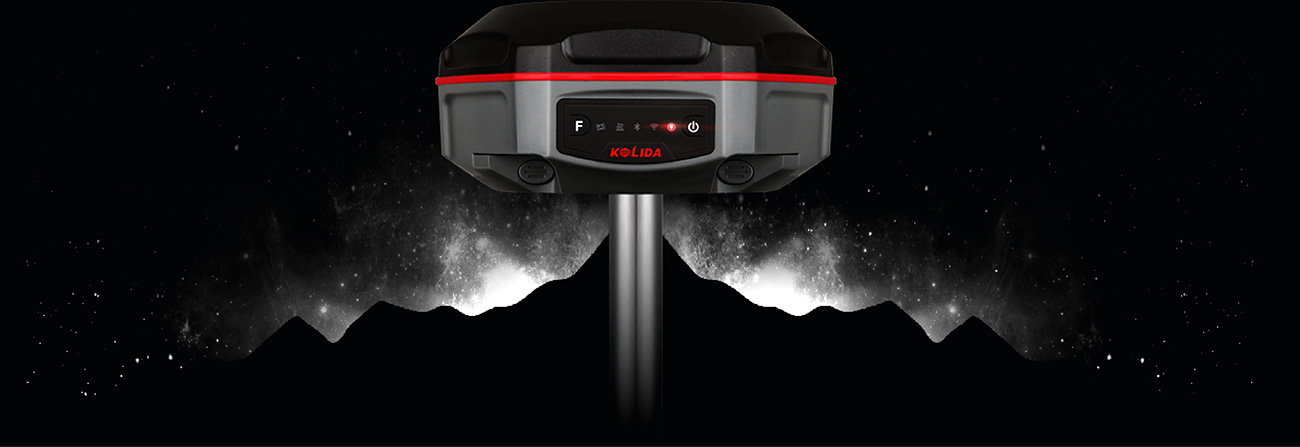

独特六边设计
专业材料延长传播距离
采用经典的对称式设计,色彩呈现理性而不失科技的质感。双按键+ 五指示灯设计,保证产品可操控性。
高强度波粒外壳,微波穿透率更高,信号传播范围更广。采用结晶型分子材料,耐磨性更好。
全能数据链
做世界物流的中心

全功能电台。 收发一体化全功能内置电台,高中低三档可调,典型作业距离10km,满足常规作业所需;支持内置电台中继功能,有效延伸作业距离;410-470宽频频段,支持TrimTalk450S/TrimMark3/SOUTH,实现与进口设备的互联互通;支持自定义频段,可通过手簿、手机、随时更改通道频率,实现精准连接。

WIFI 数据链。  可借助wifi 连接网络,获取数据。也可开放wifi 热点,由多种设备接入,进行更加丰富的设置与调整。

高速网络。  4G 全网通模块,向下兼容3G 、2G ,适用各种信号区域,更有多种配置可选。全新网络架构,支持现行主流CORS 系统;基于Linux 平台采用PPP 拨号技术,自动实时与基站进行心跳交互,保证测量过程中持续在线。

蓝牙数据链。双向传输设计,实现主机与手簿的实时互通,接收机可使用手簿网络接收差分信号;配备4.0 标准超长距离蓝牙, 采用高效稳定的数据传输技术, 信号传输稳定,兼容2.1 标准,应用便利灵活。


专业技术支撑
每个细节都为测绘而来
双电池设计,支持热插拔。采用双电池设计,支持热插拔,无限续航,为基准站模式下的内发射提供强劲保障。支持快速充电,支持丰富的外接充电配设。电池与手簿电池通用,外业工作更灵活。
NFC 闪触配对。采用全新NFC 闪触配对技术,可快速建立通信数据链,摆脱传统繁琐的连接过程,获得更顺畅的使用体验。
智能语音。一键播报主机模式,智能提醒主机状态。默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语;支持语音自定义。
电子气泡。检查对中杆是否水平时,用户不必再关注对中杆的物理气泡,手簿测量软件上电子气泡实时精确显示对中杆的整平状态。
倾斜测量(选配)。第二代倾斜测量功能,通过简单摇动对中杆,软件即可自动完成结算与校正,实现准确定位。
智能互联
无处无时不在的测绘

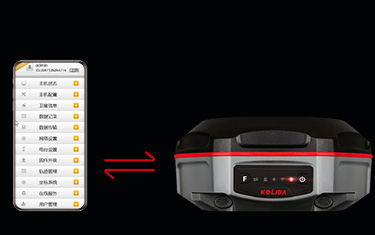

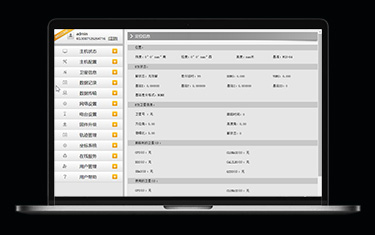

Web UI。接收机内置管理界面,访问Web UI,可实时查看或更改主机状态、主机配置、卫星信息、数据记录、数据传输、电台设置、固件升级、用户管理、用户帮助等信息。

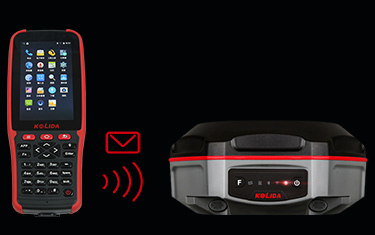

短信通。主机支持短信功能设置, 设置完成后可通过移动站手簿给基准站主机发短信,远程设置基站、电台协议等。
云服务。强大的云服务管理平台,可远程管理、配置设备,支持查看进度、管理作业、备份数据、实时共享、在线升级、在线注册等多种使用功能,为用户提供专家式一对一远程服务。
产品配套

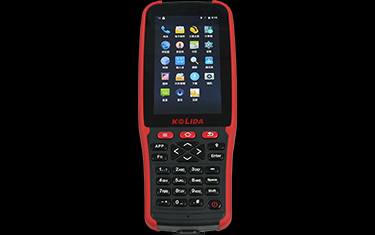

安卓高性能手簿。安卓操作系统手簿, 握感柔和、 坚固可靠, IP67 级, 抗1.5m 自由落体跌落, 4G 全网通, 支持主机连接网络上网,2G 内存+16G 闪存, 4.3 寸 480*800 大屏, 1300 万像素摄像头。

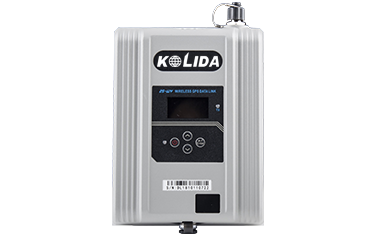

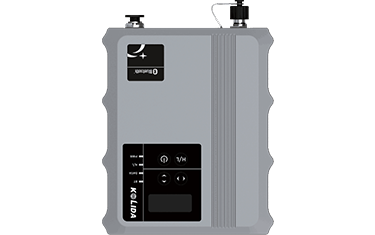

高速无线数传电台。采用无线射频、数据处理、基带处理三大技术, 空中传输速率达19200bp ,射频发射功率高达25W 。
专业的测量软件。RTK 测量系统可配备全新安卓版工程之星专业测量软件, 延续经典界面设计, 全方位优化各类功能、算法, 拓展道路、电力等行业应用,省时高效。
技术指标
测量性能 信号跟踪 BDS:B1、B2、B3
GPS: L1C/A、L1C、L2C、L2E
GLONASS:L1C/A、L1P、L2C/A、L2P;SBAS:L1C/A
Galileo:GIOVE-A和GIOVE-B、E1、E5A、E5B
QZSS、WAAS、MSAS、EGNOS、GAGAN
2 L-Band跟踪
GNSS特性 定位输出频率 1Hz~50Hz;初始化时间 小于10秒
初始化可靠性 >99.99%
全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号
高可靠载波跟踪技术,提高载波精度,提供高质量原始观测数据
智能动态灵敏度定位技术,适应各种环境变换,适应恶劣、远距离定位环境
高精度定位处理引擎
定位精度 码差分GNSS定位 水平:0.25 m + 1 ppm RMS
垂直:0.50 m + 1 ppm RMS
SBAS差分定位精度:典型<5m 3DRMS
静态测量精度 ±(2.5 mm + 0.5mm/km×d)(d为被测点间距离,km)
RTK测量精度 ±(8 mm + 1mm/km×d)(d为被测点间距离,km)
操作系统/用户交互 Linux系统
双键操作,方便快捷
五指示灯
内置Web UI管理后台,支持WiFi和USB模式访问接收机内置Web UI管理页面,实时监控主机状态,自由配置主机
智能语音技术,智能状态播报、语音操作提示;默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语; 支持语音自定义
提供二次开发包,开放OpenSIC观测数据格式以及交互接口定义用于二次开发
网页版云服务管理平台,支持在线注册等远程管理、数据交互等服务
物理性能 175mm*83mm(直径、高)
1.06kg(无电池)
热塑性聚酯、聚碳酸酯高分子材料
工作温度:–30 °C到+65 °C;存储温度:–40 °C到+80 °C
抗95%冷凝
防水:1m浸泡,IP67级; 防尘:完全防止粉尘进入,IP67级
抗2米随杆跌落
电气 9~28V宽压直流设计,带过压保护
双电池供电,支持热插拔,电量6800mAh
通讯 I/O端口 5芯PIN LEMO外接电源接口+RS232
7芯PIN LEMO外接USB(OTG)
电台、网络天线接口(共用)
SIM卡卡槽
无线电调制解调器 内置高性能收发一体电台,低中高(1W、2W、3W)三挡,典型作业距离10km,工作频率410-470MHz,可切换电台中继模式
外置发射电台 5W/25W,工作频率450-470MHz通讯协议:TrimTalk450S,TrimMark3,SOUTH
蜂窝移动 基于Linux平台的智能PPP拨号技术,自动实时拨号、工作过程中持续在线;主机外置网络天线,
配备4G告诉网络通讯模块(支持移动、联通、电信),兼容3G/GPRS/EDGE;兼容各种CORS系统接入
蓝牙 Bluetooth4.0蓝牙标准,支持Android系统手机连接
Bluetooth2.1+EDR标准
NFC无线通信 采用NFC无线通信技术,手薄与主机触碰即可实现蓝牙自动配对(需手薄同样配备NFC无线通信模块)
外部通信 可选配外接GPRS/CDMA双模通讯模块,自由切换,适应各种工作环境;支持外接无线上网卡
WIFI 标准 802.11b/g/n标准
WIFI热点 具有WIFI热点功能,任何智能终端均可接入接收机,对接收机功能进行丰富的个性化定制
工业手簿、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
WIFI数据链 接收机可接入WIFI,通过WIFI进行差分数据播发或接收
数据存储/传输 数据存储 8G内置固态存储器,支持32G外接扩展
自动循环存储(存储空间不够时自动删除最早数据)
支持外接USB存储器进行数据存储
丰富的采样间隔,最高支持50Hz的原始观测数据采集
数据传输 一键智能拷贝通过外接USB存储器直接导出主机静态数据
即插即用的USB传输数据方式
FTP下载、HTTP下载
数据格式 静态数据格式:南方STH、Rinex2.01和Rinex3.02等多种格式
差分数据格式:CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2输入和输出
GPS输出数据格式:NMEA0183、PJK平面坐标、二进制码、TrimbleGSOF
网络模式支持:VRS、FKP、MAC,支持NTRIP协议
惯导系统/传感器 倾斜测量(选配) 内置倾斜补偿器(选配),根据对中杆倾斜方向和角度自动校正坐标
电子气泡 内置感应器,手簿软件可显示电子气泡,实时检查对中杆整平情况
温度传感器 内置多个温度传感器,采用智能变频温控技术,实时监控与调节主机温度
