智能打桩系统

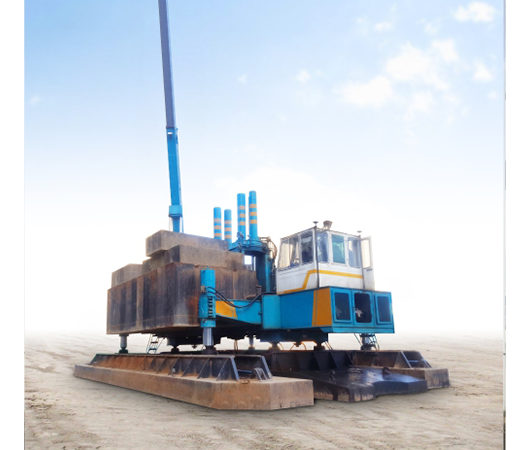

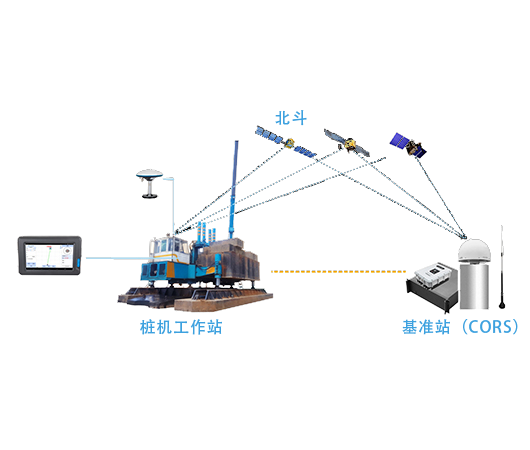

科力达北斗智能打桩系统是集高精度卫星定位技术、物联网技术、移动互联网技术、多功能传感器技术以及云计算技术等多项前沿技术于一体的智能系统。系统采用科力达高精度一体双天线模式接收基站的差分改正数据，以确定并解算前后天线坐标与姿态，并通过专业的打桩软件来实现打桩放样，提高打桩作业效率。
精准智能高效
系统平台基于云计算技术，通过互联网、物联网一体化的服务模式，实现桩机实时位置显示、桩位偏差查看、打桩数量统计、生成施工记录表等多项功能，为桩机施工企业提供远程信息化管理方案。
无需放线
传统模式中，需要两人默契配合进行桩点放样及复核，耗费人力时间，采用本系统可在移动终端的指挥下，快速找到所需桩位，无需提前放线，大大提高施工效率。
降低误差
从传统的拉线放样时代，到经纬仪时代，再到全站仪时代，科力达一直以提高施工过程中的精度为目标；采用本系统可直接降低人为放样、复核过程中的误差率，提高成桩精度。

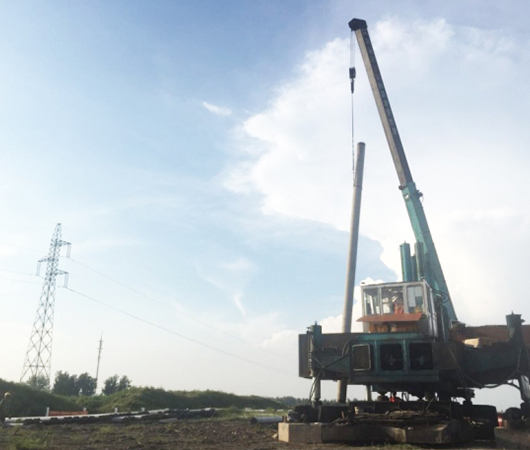

全天候作业
工地地面杂乱不平，遇雨季更是泥泞不堪，人来车往，提前放好线的标记，被不同程度的破坏。夜间、下雨、大雾天更是难以找点，无法作业。釆用本系统不受现场场地约束，夜间、雨天均可正常作业。

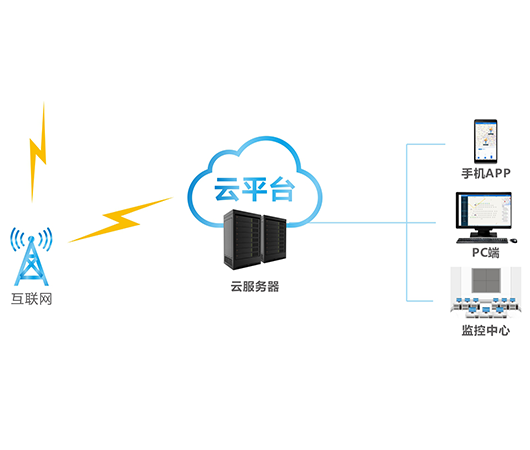

智能云平台
基于云计算技术，通过物联网、互联网一体化的模式，对人员、设备、任务进行实时监控与管理，让施工管理人员快速准确把控项目现场的施工质量、施工进度，接收预警信息，完成远程项目管理，降低管理成本。
云平台
机载显示、手机APP、网页多端并用；
快速进行任务派发，桩点坐标导入；

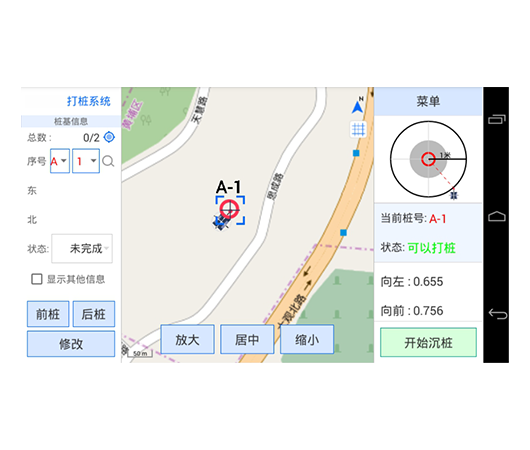

机载端操作简便，实时查看桩机位置，桩位偏差；

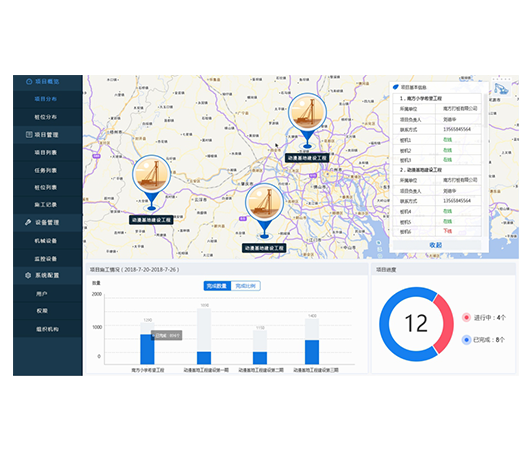

手机APP、网页端实时查看施工情况，全面信息化管理施工；
自动生成施工记录表等所需工程文件。

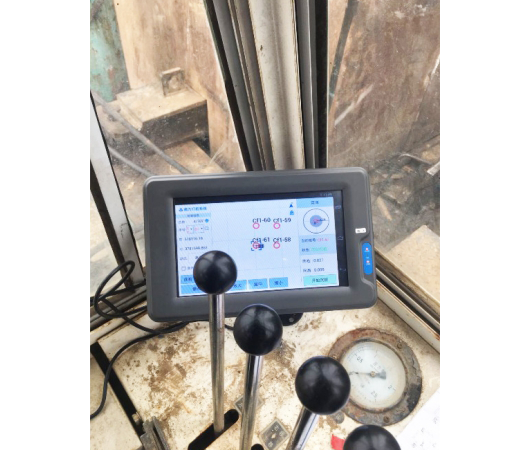

车载终端G32/33
GNSS接收机与显示终端一体化；
支持网络、电台数据链；
四星系统、定位精准；
进口/北斗主板可选、双天线设计，稳定性强；
工业级设计、寿命长、可靠性高，IP67防水防尘等级。
基准站G13
提供高精度差分改正数据；
多星座接收，支持北斗、GPS、GLONASS；
数据链快速稳定，性能优越；
信号覆盖范围可达3km，可扩至15km。

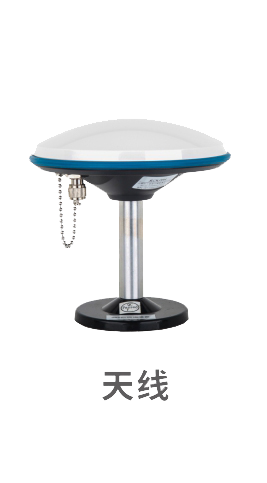

四星十三频天线
●三防设计，坚固耐用
●分体式天线设计，防水、防紫外线，在恶劣环境下正常工作
●天线单元增益高，方向图波速宽
技术指标
| 物理指标 | 单材质 | 坚固轻便的全合金外壳 |
| 等级 | IP66防尘防水 | |
| 尺寸 | 165mm×168mm×122mm (内置接收机尺寸) | |
| 工作温度 | -40°C-75°C | |
| 存储温度 | -55°C-85°C | |
| 处理器 | Intel PXA270 520MHZ 32BIT RISC CPU | |
| 显示屏 | 电阻高清触控屏 | |
| 接收机部分（220通道） | BDS | B1、B2、B3 |
| SBAS | L1C/A、L5 | |
| GPS | L1C/A、L1C、L2C、L2E、L5 | |
| GLONASS | 支持L1C/A、L1P、L2C/A、L2P、L3 | |
| Galileo | GIOVE-A和GIOVE-B、E1、E5A、E5B | |
| 三星七频天线 | 1 | 分体式天线设计 |
| 2 | 防水且防紫外线 | |
| 3 | 可在恶劣环境下工作 | |
| 4 | 天线单元增益高 | |
| 5 | 方向图波束宽 | |
| 6 | 在环境恶劣的场合仍能 | |
|
|
正常收星 |
|
| 高精度接收机 | 1 | 四星系统，定位准确。双主板、双天线设计 |
| 2 | 定位更加准确。惯导技术应用，适应起伏大的场地 | |
| 3 | 克服恶劣地理环境作业。 | |
| 基准站、CORS | 1 | 全星座接收，支持北斗、GPS、GLONASS |
| 2 | 高性能收发一体化内置电台，稳定的数据链，高强度工程性能 | |
| 接收机精度指标 | 水平精度 | ±1cm+1ppm |
| 垂直精度 | ±2cm+1ppm | |
|
码差分定位精度 |
0.45m(CEP) | |
| 单机定位精度 | 1.5m（CEP） | |
| 智能打桩系统云平台 | 1 | 基于云计算的智能打桩管理系统，可为用户提供创建打桩任务 |
| 2 | 打桩作业管理、施工进度监控、桩基成果统计等在内的完整在 | |
| 3 | 线云服务，为桩基工程提供简捷易用的项目级数据云平台。 | |
|
|
||
